在前一篇文章中,我们重点讲述了自力式蒸汽减压阀的整机作用方式:包括阀前压力调节和阀后压力调节。接着我们用图文解析压闭型和压开型自力式蒸汽减压阀的作用原理。
自力式蒸汽减压阀是通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的,并依靠介质本身的能量控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定的自动阀门。由于采用了全通道流线型设计,流体阻力小,流量大,因此在化工、石化、石油、造纸、蒸汽、天然气、采矿、电力、液化气、食品、制药、给排水等领域被广泛地使用。

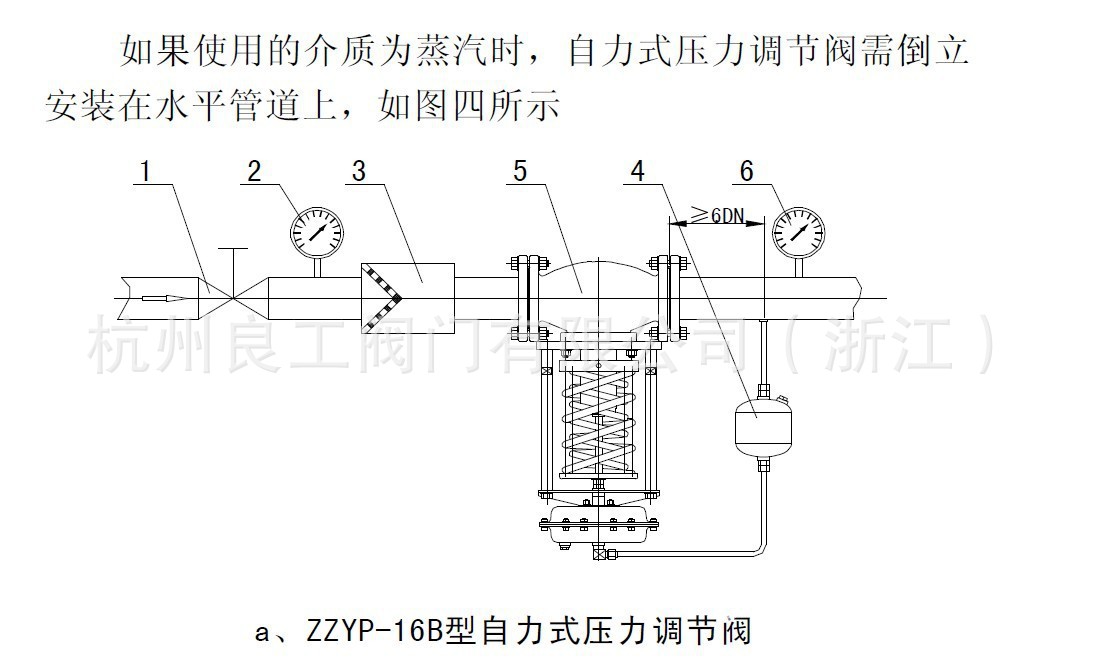

a、用于控制阀后压力的调压阀,阀作用方式为压闭型。
其作用原理如下:
介质由箭头方向流入阀体,经阀座、阀芯节流后输出。另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上,使阀芯随之发生相应的位移,达到减压、稳压的目的。如阀后压力增加,作用于膜片上的力增加,压缩弹簧,带动阀芯,使阀门开度减少,直至阀后压力下降至设定值为止。同理,如阀后压力降低,作用在膜片上的力减小,由于弹簧的反作用力,带动阀芯,使阀门的开度加大,直至阀后压力上升至设定值为止。

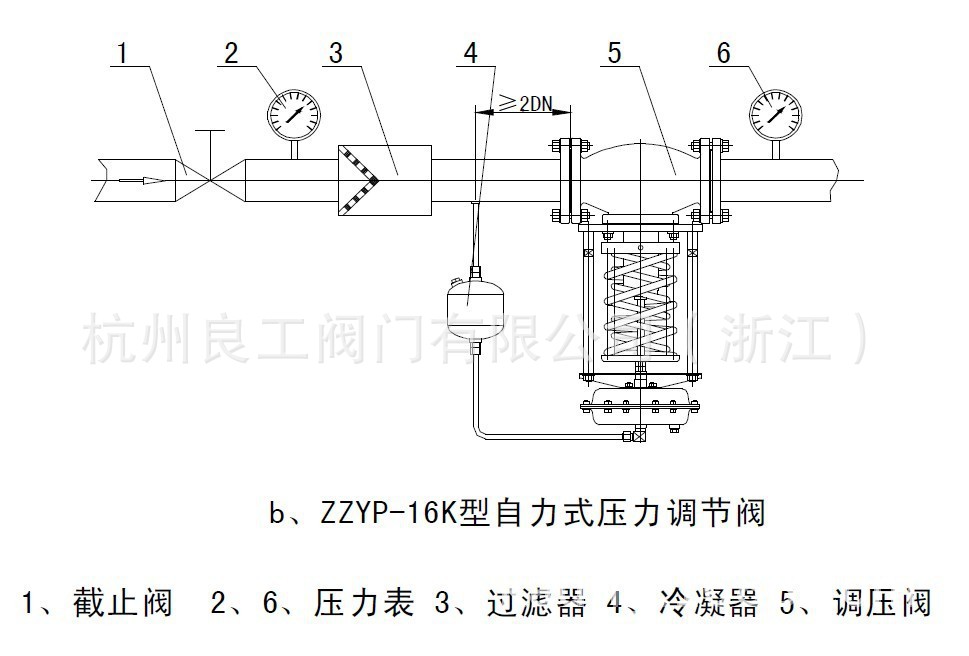

b、用于控制阀前压力的调压阀,阀作用方式为压开型。
其作用原理如下:
介质由箭头方向流入阀体,经阀座、阀芯节流后输出。另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上,使阀芯随之发生相应的位移,达到泄压、稳压的目的。如阀前压力增加,作用于膜片上的力增加,压缩弹簧,带动阀芯,使阀门开度增大,直至阀前压力下降至设定值为止。同理,如阀前压力降低,作用在膜片上的力减小,由于弹簧的反作用力,带动阀芯,使阀门的开度加小,直至阀前压力上升至设定值为止。若阀前压力小于设定值则该阀一直是关闭的。
